如何判断冷却塔填料是否需要更换？

一、直观外观检查：直接观察填料物理损伤

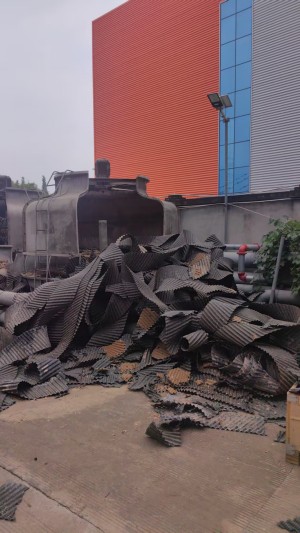

1. 结构性破损
   • 填料片出现大面积开裂、断裂、破碎：尤其是 PVC/PP 材质填料，长期受水温、紫外线或水质腐蚀影响，易出现脆化断裂，导致填料层 “空洞”，冷却风 / 水短路，效率骤降。
   • 填料片变形、塌陷或堆叠紊乱：例如填料因老化失去支撑强度，被水流或气流冲击后挤压变形，导致填料层间隙不均，通风阻力增大，甚至堵塞水流通道。
2. 表面结垢 / 堵塞严重
   • 填料片表面覆盖厚层硬垢、青苔或淤泥：水垢（如碳酸钙、硫酸镁）会包裹填料表面，阻断水膜形成（冷却塔核心冷却原理是 “水膜与空气热交换”），同时堵塞填料间隙，导致通风量不足、水流分布不均。
   • 判断标准：用手触摸填料表面，若有明显粗糙硬壳，或水流无法在填料表面形成均匀水膜（出现 “干斑”），即需更换；轻微结垢可通过化学清洗修复，但若清洗后仍有硬垢残留或填料已受损，需更换。
3. 材质老化降解
   • 非金属填料（如 PVC）出现变色、发脆、粉化：正常 PVC 填料为浅灰色 / 白色，老化后会变为深黄、褐色，且用手揉搓易掉渣，说明材质分子结构已破坏，无法承受水流冲击和温度变化，易批量破损。
   • 金属填料（如不锈钢）出现锈蚀、穿孔：若填料为金属材质，长期接触循环水（含氯离子、微生物）易发生电化学腐蚀，锈蚀孔洞会导致水流泄漏或填料层强度下降，存在坍塌风险。

二、运行性能衰减：通过参数对比判断功能失效

1. 冷却温差不达标
   • 定义：冷却塔设计 “进水温度 - 出水温度” 的差值（即 “温差 ΔT”）为核心指标（通常工业塔 ΔT≥5-8℃，民用塔 ΔT≥3-5℃）。
   • 判断：连续监测 3-7 天（排除天气、负荷波动影响），若实际 ΔT 持续低于设计值的 70%（例如设计 ΔT=8℃，实际仅 4℃以下），且布水器均匀、风机风量正常，说明填料热交换面积不足或效率下降，需更换。
2. 进水 / 出水压力异常
   • 进水压力升高：若冷却塔进水阀门开度不变，但进水压力表读数持续上升，可能是填料层堵塞（结垢、淤泥）导致水流阻力增大，需检查填料；
   • 出水压力降低：若出水压力骤降，可能是填料破损导致水流短路，未经过充分热交换直接流出，需结合外观检查确认。
3. 能耗异常升高
   • 风机 / 水泵电耗增加：为达到原有的冷却效果，风机需提高转速（电流升高）、水泵需增加扬程（克服填料阻力），导致单位冷却量的能耗（如 kWh / 吨水）比新填料时期上升 20% 以上，说明填料已进入 “低效运行期”，更换后可降低能耗。

三、特殊风险隐患：存在安全或系统损坏风险

1. 微生物腐蚀 / 生物黏泥严重
   • 填料层内部滋生大量军团菌、藻类或生物黏泥：循环水若未做好杀菌处理，生物黏泥会附着在填料表面，不仅影响热交换，还可能随气流扩散（军团菌易引发呼吸道疾病），或导致填料材质被微生物分解（如 PVC 被真菌侵蚀），此时需更换并同步优化水质处理方案。
2. 填料与塔体匹配性失效
   • 因设备改造（如冷却塔扩容、循环水水质变化），原有填料的材质、规格（如片距、高度）已不适应新工况：例如原填料为普通 PVC（耐温≤50℃），但改造后进水温度升至 60℃，导致填料加速老化；或原填料片距过小，无法适应高浊度水质（易堵塞），需更换为耐温更高、抗堵塞的填料（如 PP 材质、大间距填料）。
3. 局部破损引发连锁故障
   • 少量填料破损但未及时处理，导致破损碎片随水流进入下游设备（如换热器、水泵），造成换热器堵塞、水泵叶轮磨损，此时需立即更换全部填料（避免残留碎片），而非仅修补局部。

四、寿命周期参考：结合材质和工况预判更换时间

• 若填料已接近或超过上述寿命上限，即使外观无明显问题，也建议逐步安排更换（避免突发失效导致停产）；
• 若工况恶劣（如循环水含高盐、高氯，或高温超过材质耐温上限），需每 1-2 年进行一次全面检测，寿命可能缩短 30%-50%。

总结：判断优先级

1. 紧急更换：出现结构性破损（断裂 / 塌陷）、碎片引发下游故障、微生物风险（军团菌）；
2. 优先更换：冷却温差不达标、能耗升高 20% 以上、表面硬垢无法清洗；
3. 计划更换：接近寿命上限、材质不适应新工况、局部破损需避免连锁风险。
